一.概述

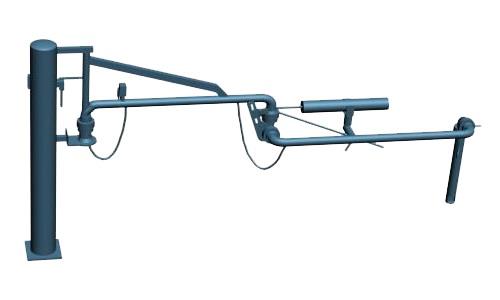

焦油鹤管是对焦油进行收发作业的装车鹤管，由旋转接头、内臂、外臂、垂管、平衡器、控制系统等部件组成，主要用于汽车槽车、火车槽车或槽船装卸液体介质的装卸设备。焦油鹤管型号为AL1401.
二.简介
输送介质：焦油
公称尺寸：DN80
接车形式：顶部装车
三.结构
立柱：起支撑作用，承受臂展开时的翻转力矩
旋转接头：由转动件及密封件等组成，主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件
内臂：用于连接输送管道，并与外臂连接的部件
外臂：可在水平面和垂直面的范围内转动，主要用于装卸臂同槽车、槽船调整对接工作位置的部件
平衡器：用于平衡外臂转动力矩的部件
垂管
DN25蒸气吹扫接口(可选)
四.焦油鹤管主要材质：
管道：碳钢
旋转接头：外圈30CrMo或45钢，内圈304
主密封圈：PTFE，骨架304
平衡器：碳钢+弹簧钢
垂管：碳钢
